Introdução à tela vibratória do GN Flip-Flow

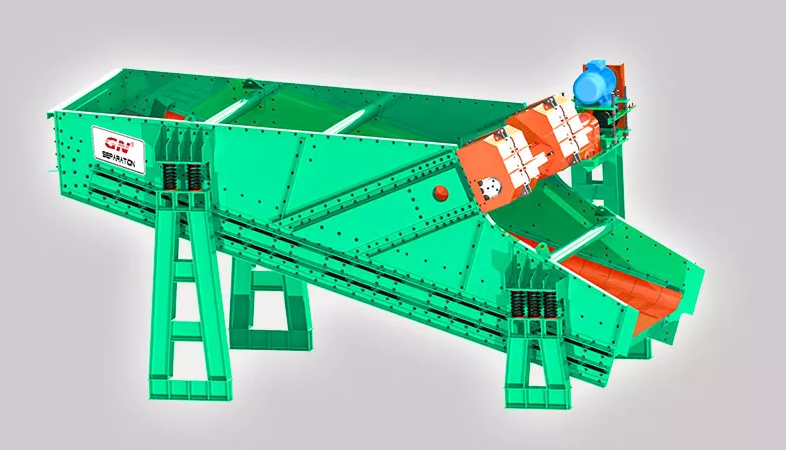

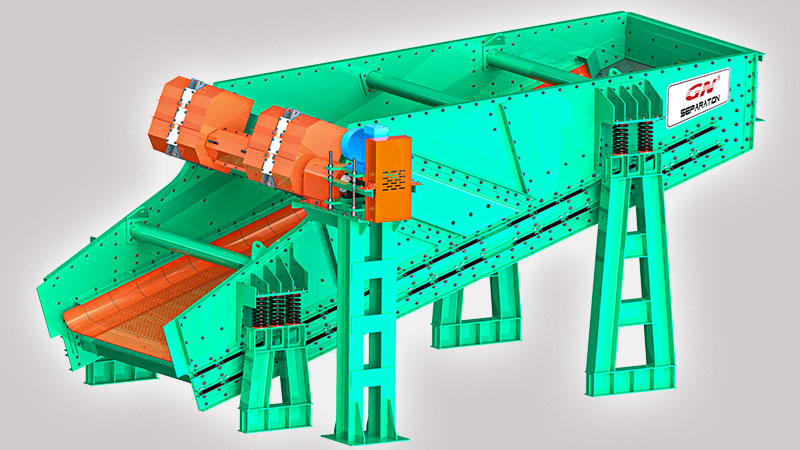

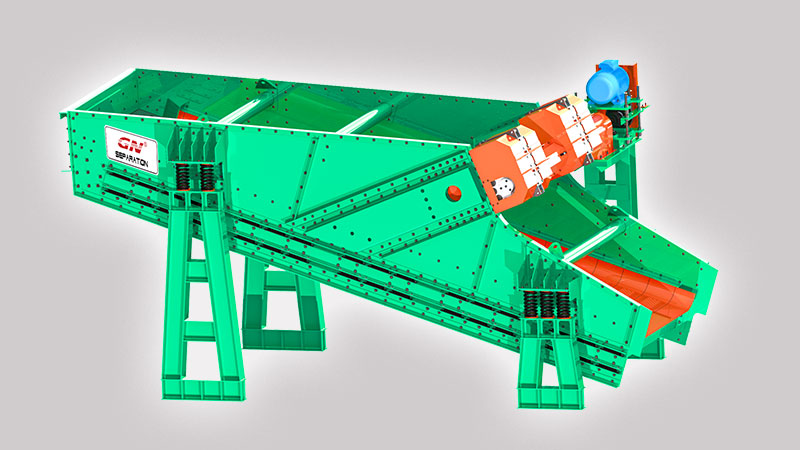

A tela vibratória de flip-flip-fluxo grande é fundamentalmente construída com um excitador de estilo de caixa, uma estrutura vibratória primária, uma estrutura de tela flutuante, molas de cisalhamento, molas de amortecimento, uma malha de poliuretano flexível , estruturas de suporte e um sistema de condução. Seu movimento operacional segue um padrão de amplitude linear. Essa tela utiliza o princípio de quase ressonância de massa dupla, permitindo que a estrutura da tela flutuante obtenha amplitudes significativas e transmitindo uma aceleração de material de até 50 g na superfície da tela. Como resultado, é amplamente empregado para a triagem a seco de materiais de granulação média a fina, além de substâncias úmidas, pegajosas ou desafiadoras na tela. Seu design minimiza o entupimento dos orifícios da tela e possui alta eficiência de triagem.

Recursos e vantagens

1. O Wallboard da máquina de tela é criado sem soldagem, utilizando a placa de aço de liga de alta resistência, conhecida por sua resiliência de impacto superior. Em vez disso, incorpora rebites de Huck importados para montagem de tensão hidráulica, eliminando o estresse residual da soldagem e mostrando os princípios avançados de design.

2.Para melhorar o desempenho, a análise de elementos finitos é empregada para refinar os parâmetros da estrutura e vibração da tela, garantindo a prevenção de frequências naturais em todos os níveis, minimizando os efeitos de ressonância e, finalmente, prolongando a vida útil da máquina geral.

3.Enando a tela, o cruzamento possui um design de tubo retangular, enquanto a emocionante caixa de feixe possui uma construção leve, mas robusta, com resistência excepcional. Além disso, o processo de tratamento térmico pós-liquidação aplicado aos principais componentes dissipa efetivamente o estresse de soldagem, garantindo o desempenho e a durabilidade ideais.

Princípio de trabalho para a tela vibratória de flip-fluxo

A tela vibratória de flip-fluxo opera com base no princípio de dupla massa de quase ressonância, em que uma única unidade inicia um movimento de vibração dupla. A estrutura de tela vibratória primária é acionada por uma força emocionante, executando vibrações fundamentais. A estrutura de tela flutuante, ligada ao quadro primário via Shear Springs, se envolve em movimento relativo dentro do regime de quase ressonância.

A malha da tela de poliuretano está ancorada em uma extremidade a uma viga fixa e na outra em um feixe flutuante. O movimento recíproco entre esses feixes se estende continuamente e retrai a tela, transmitindo aceleração substancial ao material. Isso garante levantamento e estratificação completos do material.

A tela é capaz de fornecer uma aceleração de até 50 g ao material, afrouxando completamente e impulsionando -o através da malha para realizar a triagem. Ao longo do processo, a malha da tela sofre deformação elástica devido à deflexão contínua, desalojando efetivamente materiais úmidos e pegajosos de sua superfície.
